Manometry zdalnego odczytu i manometry zdalnego pomiaru - rozwiązania dla monitoringu przemysłowego
Szukasz niezawodnego zdalnego monitoringu ciśnienia? Nasze wysokiej jakości manometry zdalnego odczytu i manometry zdalnego pomiaru oferują wyjścia 4-20mA, RS485 dla pomp, systemów HVAC i systemów przemysłowych. Dokładne, trwałe i łatwe w instalacji.

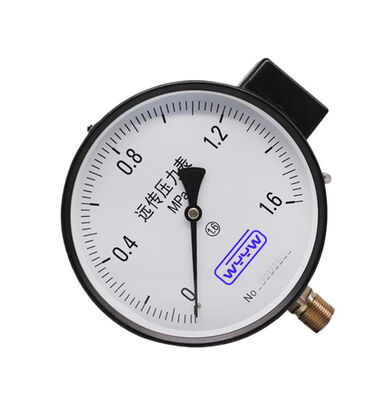

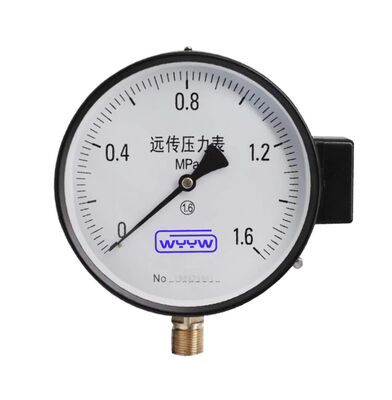

Co to jest manometr zdalnego odczytu?
Manometr zdalnego odczytu, często nazywany manometrem zdalnego pomiaru lub manometrem transmisji zdalnej, jest niezbędnym instrumentem dla nowoczesnych przemysłowych systemów monitoringu i kontroli. W przeciwieństwie do tradycyjnych lokalnych manometrów tarczowych, konwertuje on fizyczny pomiar ciśnienia na znormalizowany sygnał elektryczny (taki jak 4-20mA lub 0-10V DC) lub sygnał cyfrowy (jak RS485). Sygnał ten może być przesyłany na duże odległości do centralnej lokalizacji — takiej jak PLC (Programowalny Sterownik Logiczny), system SCADA lub wyświetlacz w sterowni — umożliwiając monitorowanie w czasie rzeczywistym, rejestrowanie danych, automatyzację procesów i alarmy bez konieczności fizycznej obecności personelu w punkcie pomiaru.
Dlaczego warto wybrać nasze manometry zdalnego pomiaru?
Nasze manometry wypełniają lukę między solidnym pomiarem mechanicznym a nowoczesną kontrolą cyfrową, oferując niezawodność tam, gdzie jest to najważniejsze.
- Podwójna funkcjonalność: Przejrzysta lokalna tarcza analogowa do weryfikacji na miejscu plus ciągłe zdalne wyjście sygnału.
- Wyjścia zgodne ze standardami branżowymi: Kompatybilne ze wszystkimi głównymi systemami sterowania za pośrednictwem 4-20mA (2-przewodowe), 0-5/10V, RS485 Modbus i innych.
- Wyjątkowa trwałość: Zbudowane z obudów ze stali nierdzewnej, szklanych soczewek bezpieczeństwa i elementów czujnikowych klasy przemysłowej (rurka Bourdona lub membrana), aby wytrzymać trudne warunki, w tym wibracje i pulsacje.
- Wysoka dokładność: Zapewniają precyzyjną kontrolę i monitorowanie z typową dokładnością od ±0,5% do ±1,0% pełnej skali.
- Łatwa integracja: Zaprojektowane z myślą o prostej instalacji i okablowaniu, aby szybko uruchomić system.
Kluczowe cechy i specyfikacje techniczne
Nasza gama manometrów zdalnego pomiaru została zaprojektowana z myślą o wydajności w różnych zastosowaniach.
| Cecha | Specyfikacja / Opis |
|---|
| Typ pomiaru | Ciśnienie manometryczne, ciśnienie bezwzględne lub złożone |

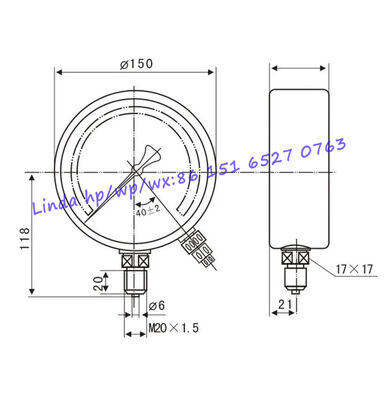

| Wyświetlacz lokalny | Tarcza analogowa 4" lub 6" (100 mm lub 150 mm) |
| Zdalne wyjście sygnału | 4-20mA (2-przewodowe), 0-5V, 0-10V, RS485 z Modbus RTU |
| Zakresy ciśnień | Od próżni (0 do -1 bar) do wysokiego ciśnienia (0 do 1000 barów/15 000 psi) |
| Klasa dokładności | 0,5% FS, 1,0% FS (Standard) |
| Przyłącze procesowe | 1/4" NPT, 1/2" NPT, G1/2, M20x1.5 lub inne standardy międzynarodowe |

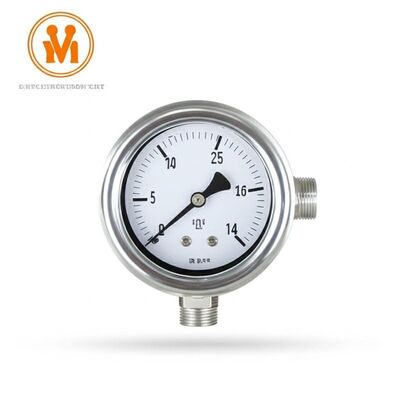

| Materiał obudowy | Stal nierdzewna (316L lub 304) lub wytrzymały fenol |
| Okno | Szkło hartowane lub poliwęglan |
| Stopień ochrony środowiska | IP65 (pyłoszczelny i chroniony przed strumieniami wody) |
Typowe zastosowania manometrów transmisji zdalnej
Gdzie stosowane są manometry zdalnego odczytu? Wszędzie tam, gdzie trzeba monitorować ciśnienie z odległości lub zintegrować je ze zautomatyzowanym systemem.
Galeria zastosowań
- Pompy przemysłowe i sprężarki: Monitorowanie ciśnienia tłoczenia/ssania w celu zapewnienia wydajności i bezpieczeństwa.
- Systemy HVAC/R: Monitorowanie ciśnienia wody lodowej, gorącej wody i czynnika chłodniczego w dużych budynkach.
- Przemysł przetwórczy (chemiczny, naftowy i gazowy): Krytyczne dla monitorowania ciśnienia w rurociągach, zbiornikach i reaktorach w pętlach sterowania.
- Uzdatnianie wody i ścieków: Monitorowanie ciśnienia filtrów, stanu pomp i poziomów w zbiornikach.
- Wytwarzanie energii: Monitorowanie pary, wody zasilającej i systemów smarowania.
- Produkcja i automatyzacja: Sterowanie systemami hydraulicznymi i pneumatycznymi na liniach produkcyjnych.
Wybór odpowiedniego modelu: Przewodnik po wyjściach
Wybór właściwego manometru zdalnego pomiaru zależy od wymagań wejściowych systemu.
- Dla modułów wejścia analogowego PLC: Wybierz manometr z wyjściem 4-20mA. Jest to najpopularniejszy, odporny na zakłócenia standard przemysłowy do transmisji na duże odległości.
- Do bezpośredniego podłączenia do komputera lub rejestratora danych: Wybierz manometr z wyjściem RS485 Modbus, aby uzyskać możliwość pracy w sieci wielopunktowej i integralność danych cyfrowych.
- Dla prostszych systemów sterowania lub napędów o zmiennej prędkości (VFD): Manometr z wyjściem 0-10V jest prostym, ekonomicznym rozwiązaniem.
Uwagi dotyczące instalacji i okablowania
- Montaż: Zamontuj manometr pionowo na stabilnej powierzchni lub panelu za pomocą dostarczonego wspornika. Upewnij się, że jest łatwo widoczny do odczytu lokalnego, jeśli jest to wymagane.
- Przyłącze procesowe: Użyj odpowiedniej taśmy uszczelniającej lub uszczelniacza gwintów na gwintach zewnętrznych. Dokręć mocno, aby zapobiec wyciekom, ale unikaj nadmiernego dokręcania.

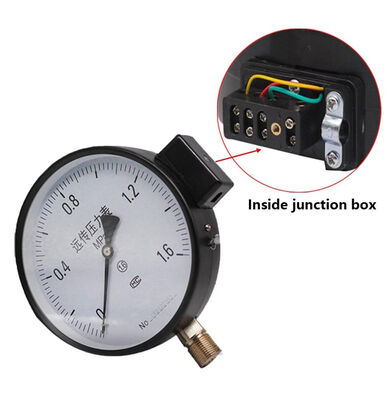

- Połączenie elektryczne: W przypadku modeli 4-20mA podłącz dwa przewody szeregowo z zasilaczem (zazwyczaj 12-24V DC) i wejściem PLC. Zwróć uwagę na polaryzację.
- Uruchomienie: Po włączeniu zasilania manometr wygeneruje sygnał odpowiadający mierzonemu ciśnieniu (np. 4mA = zerowe ciśnienie, 20mA = ciśnienie pełnej skali).
FAQ: Manometry zdalnego pomiaru
P: Jaka jest główna różnica między manometrem zdalnego pomiaru a przetwornikiem ciśnienia?
O: Manometr zdalnego pomiaru ma zarówno lokalną tarczę, jak i wyjście elektryczne. Przetwornik ciśnienia zazwyczaj nie ma lokalnej tarczy i jest mniejszym urządzeniem skupionym wyłącznie na generowaniu sygnału wyjściowego. Nasze manometry oferują korzyści obu rozwiązań.
P: Jaka jest maksymalna odległość transmisji dla sygnału 4-20mA?
O: Przy odpowiednim przekroju przewodu sygnał 4-20mA może niezawodnie transmitować na odległość ponad 1000 metrów lub więcej, ponieważ jest to sygnał prądowy odporny na spadek napięcia.
P: Czy można dostarczyć niestandardowe zakresy ciśnień i wyjścia?
O: Tak. Specjalizujemy się w dostosowywaniu manometrów do określonych zakresów, przyłączy procesowych, wyjść elektrycznych i logo na tarczach. Skontaktuj się z nami ze swoimi wymaganiami.
Gotowy do zintegrowania niezawodnego zdalnego monitoringu ciśnienia w swoim systemie?
Przejrzyj naszą szczegółową serię produktów poniżej lub skontaktuj się z naszym zespołem inżynierów, aby uzyskać bezpłatną konsultację na temat najlepszego manometru zdalnego odczytu dla Twojej aplikacji.
